2025-08-18 作者：ws 来源：产品介绍：
纳米金棒（AuNRs）是一种各向异性的金纳米材料，呈棒状结构，由金原子有序排列形成，具有光学和物理化学性质。
形貌参数：由长度（Length, L） 和直径（Diameter, D） 定义，长径比（Aspect Ratio, AR = L/D）是关键参数，通常为 2-10（长度 20-100 nm，直径 5-20 nm）。
晶体结构：以面心立方（FCC）结构为主，表面主要暴露 {100} 晶面（侧面）和 {111} 晶面（尖端），尖端因曲率大、表面能高，具有更强的化学反应活性。
表面配体：合成过程中需用表面活性剂稳定（如 CTAB、PEG-SH），通过静电作用或共价键结合，防止团聚并维持棒状结构。
制备方法与调控
纳米金棒的制备以种子生长法为核心，通过准确控制反应条件调控长径比和尺寸，是目前最成熟的方法：
经典种子生长法流程
第一步：合成金种子
在十六烷基三甲基溴化铵（CTAB）溶液（0.1 M）中，加入氯金酸（HAuCl₄, 0.01 M），搅拌下快速注入新鲜制备的硼氢化钠（NaBH₄, 0.01 M），溶液从黄色变为棕色，室温静置 15-30 分钟，形成 5-10 nm 的球形金种子（表面被 CTAB 包裹）。
第二步：生长纳米金棒
生长液配方：CTAB（0.1 M）、HAuCl₄（0.001 M）、硝酸银（AgNO₃, 0-0.1 mM），搅拌下加入抗坏血酸（AA, 0.01 M，弱还原剂），溶液从黄色变为无色（Au³⁺被还原为 Au⁺）。随后加入金种子（体积比 1:100），30℃静置 12-24 小时，逐渐形成金纳米棒（颜色从酒红色→紫色→灰蓝色，对应长径比增大）。
关键调控参数
Ag⁺浓度：Ag⁺选择性吸附于金纳米棒的 {111} 晶面（尖端），抑制横向生长，促进纵向延伸。Ag⁺浓度越高，长径比越大（如 0.01 mM Ag⁺对应 AR=2；0.1 mM 对应 AR=8）。
CTAB 浓度：需高于临界胶束浓度（CMC≈0.9 mM），形成胶束模板引导金原子沿轴向生长，浓度过低导致形貌不规则（如短棒、颗粒混合）。
种子用量：种子过多→金纳米棒尺寸减小、长径比降低；种子过少→尺寸增大、分布变宽（长径比偏差 > 10%）。
pH 与温度：弱碱性（pH 7.5-8.5）和 30℃利于定向生长，温度过高（>40℃）易形成球形颗粒。
名称：AuNP srods 纳米金棒
产品规格：mg/g
纯度：95%+
保存方式：-20℃以下，避光，防潮
保质期限：12个月
用途：科研
温馨提示：仅用于科研,不能用于人体

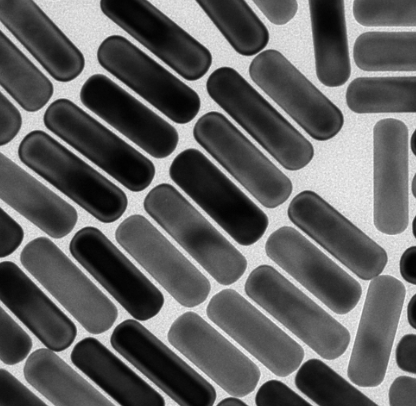

图：
西安瑞禧生物科技有限公司经营的产品种类包括有：合成磷脂、高分子聚乙二醇衍生物、嵌段共聚物、磁性纳米颗粒、纳米金及纳米金棒、近红外荧光染料、活性荧光染料、荧光标记的葡聚糖BSA和链霉亲和素、蛋白交联剂、小分子PEG衍生物、点击化学产品等等。
相关产品：
MS@Glu,介孔硅@葡萄糖
