纳米Fe₃O₄具有较高的饱和磁化强度和超顺磁性，在外加磁场下可迅速磁化，撤去磁场后无剩磁，便于磁分离操作。纳米Fe₃O₄在常温常压下化学性质稳定，不溶于水，可溶于酸性溶液，具有一定的抗腐蚀效果。

【产品名称】纳米Fe3O4

【用  途】用于构建磁性纳米药物、MRI造影、纳米酶等。

【技术参数】TEM 尺寸15 nm

【包装形式】水分散液

以下是纳米Fe₃O₄的定制参数，涵盖制备条件、粒径、表面修饰等方面的信息：

制备条件

共沉淀法：

反应条件：NH₃·H₂O浓度为NH₃·H₂O:Fe³⁺=15，HCl浓度为0.01mol/L，Fe³⁺:Fe²⁺=1:2，总铁浓度为0.58mol/L，反应时间为1小时，反应温度为90℃，转速为1000r/min。

表面修饰：使用PEG400作为表面修饰剂时，可得到结晶性能良好的四氧化三铁微粒。

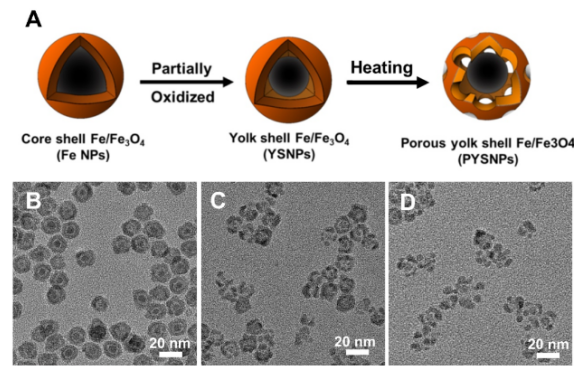

高温热解法：

反应条件：以油酸铁为前驱体，油醇为配体，二苯醚为溶剂，反应温度200℃，反应时间30分钟。

产物特性：通过调整反应条件，可制备出粒径在2-3nm、6nm、12nm等不同尺寸的四氧化三铁磁性纳米颗粒。

粒径

常见粒径：20nm、40nm、60nm、80nm、100nm、300nm、500nm、800nm、1um、5um、10um。

粒径影响：粒径会影响纳米Fe₃O₄的磁性能、分散性及应用效果。小尺寸的Fe₃O₄纳米颗粒（如3nm）可用于T₁造影剂，其磁化强度极低，且经过表面修饰后具有高r₁值及低r₂/r₁比。而大尺寸的Fe₃O₄纳米颗粒通常比小尺寸的具有更高的磁感应强度和饱和磁化强度（Ms），但SAR值会随着尺寸的增加先增加后减少。

表面修饰

修饰目的：提高纳米Fe₃O₄的分散性、生物相容性、稳定性及功能性，使其适用于不同的应用领域。

修饰方法及材料：

有机小分子修饰：如油酸、柠檬酸钠等，可提高纳米颗粒的分散性和稳定性。

聚合物修饰：如聚乙二醇（PEG）、聚乙烯亚胺（PEI）等，可进一步增强其生物相容性和功能性。

复合材料修饰：如二氧化硅包覆、C₁₈功能化等，可赋予纳米颗粒新的性能和应用价值。

修饰后性能：经柠檬酸钠修饰后的Fe₃O₄纳米颗粒在pH4-9、盐浓度0-0.2M范围内具有良好的耐酸碱性和耐盐性，表面羧基的反应活性使其在磁分离和生物医药等领域有较大应用潜能。
