传统半导体光催化剂（如TiO₂、ZnO）受限于宽带隙、光生电子-空穴复合率高及可见光利用率低等问题，难以满足实际应用需求。碳量子点作为一种零维碳基纳米材料，具有上转换发光、电子传输及表面钝化等特性，可提升复合材料的光催化性能。通过与半导体材料复合，碳量子点能够拓宽光谱响应范围、增强界面电荷转移，为开发光催化剂提供了新思路。

定制光催化碳量子点/半导体复合材料需结合目标应用场景，从材料选择、制备工艺、性能优化等方面进行系统设计，以下是定制该复合材料的核心要点与策略：

一、明确应用需求与目标

应用场景：明确复合材料用于光催化降解有机污染物、光解水制氢还是其他领域，不同应用对材料性能要求不同。

性能指标：确定所需的光吸收范围、光催化活性、稳定性等关键性能指标。

二、选择合适的半导体材料

常用半导体：如TiO₂、ZnO、g-C₃N₄、SnO₂、SrTiO₃等，这些材料具有良好的光催化性能或特定功能。

匹配原则：根据应用需求选择与碳量子点性能互补的半导体材料，如宽带隙半导体可与碳量子点复合以拓宽光谱响应范围。

三、碳量子点的选择与制备

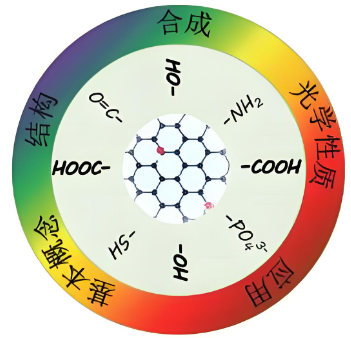

碳量子点特性：碳量子点具有光学性能、化学稳定性和表面可修饰性，其尺寸、表面官能团等会影响复合材料的性能。

制备方法：可采用碳化合物的热解、化学还原法、微波辐射法等方法制备碳量子点，根据需求选择合适的制备方法。

四、复合材料的制备工艺

制备方法：可采用水热/溶剂热法、溶胶-凝胶法、静电自组装法等方法制备碳量子点/半导体复合材料。

工艺优化：通过调整反应条件（如温度、时间、溶剂等）和原料比例，优化复合材料的结构和性能。

五、性能优化与调控

光谱响应拓宽：利用碳量子点的上转换发光特性，将可见光转化为紫外光，激发宽带隙半导体产生光生载流子。

载流子分离效率提升：通过构建异质结或引入助催化剂，加速光生电子从半导体导带向表面的迁移，抑制电子-空穴复合。

表面活性位点增加：利用碳量子点表面的官能团作为活性位点，吸附有机污染物或反应中间体，提高光催化效率。

六、表征与测试

表征手段：采用透射电子显微镜（TEM）、扫描电子显微镜（SEM）、X射线衍射（XRD）、紫外-可见吸收光谱等手段对复合材料进行表征，评估其形貌、晶体结构和光电性能。

性能测试：通过模拟光催化降解实验、光解水制氢实验等，测试复合材料的光催化性能。

七、定制化调整与优化

根据测试结果调整：根据表征和测试结果，对复合材料的制备工艺、原料比例等进行调整和优化，以满足特定应用需求。

多功能集成：根据需要，可将成像与药物递送等功能集成于单一碳量子点载体，实现一体化纳米平台的构建。
