黑磷量子点（BPQDs）因其光学、电学和化学性质，在生物医学、光电器件、能源存储等领域展现出应用前景。然而，要实现其高效制备和性能优化，关键在于尺寸调控与合成策略的优化。以下是关于黑磷量子点尺寸调控与合成策略的详细内容：

【产品名称】黑磷量子点

【特  点】水分散性好，生物相容性好。

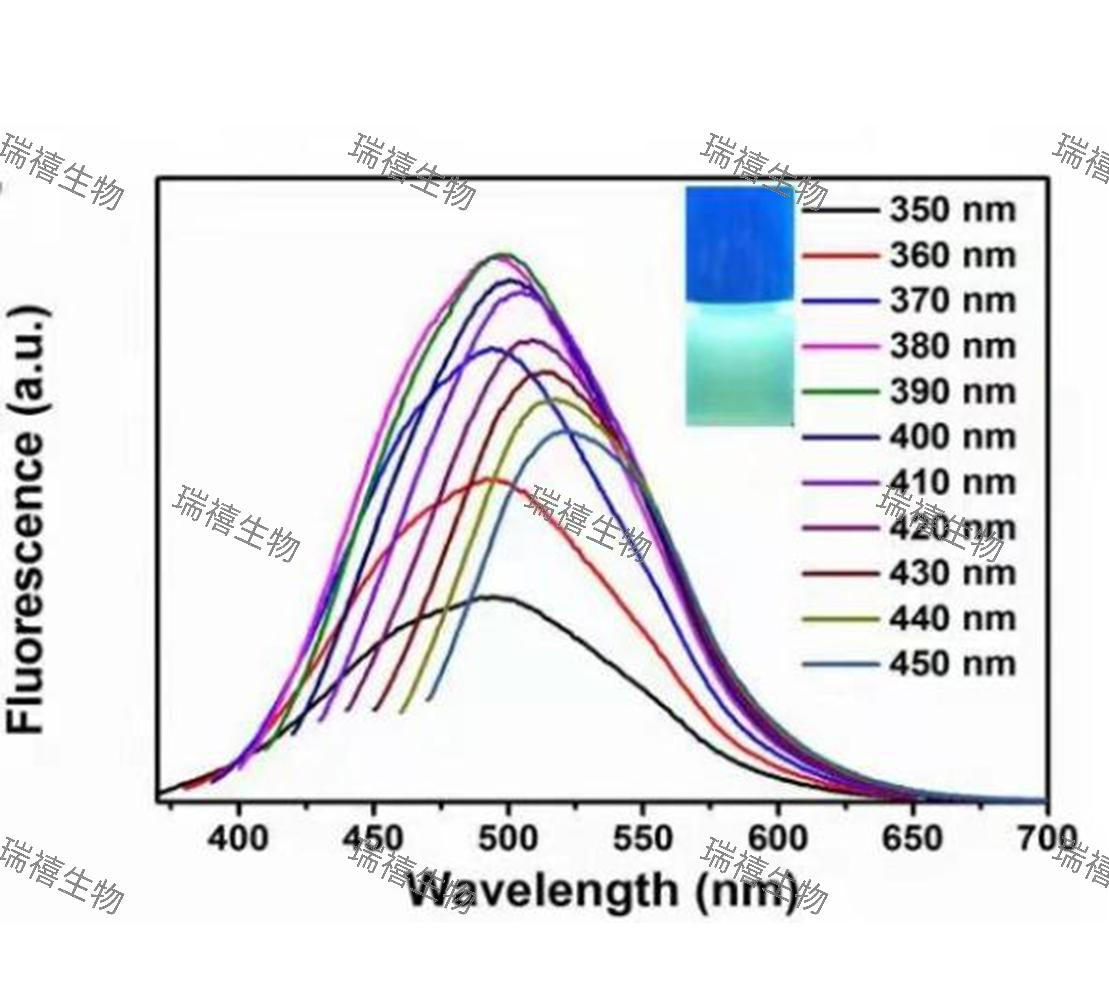

【用  途】荧光成像。

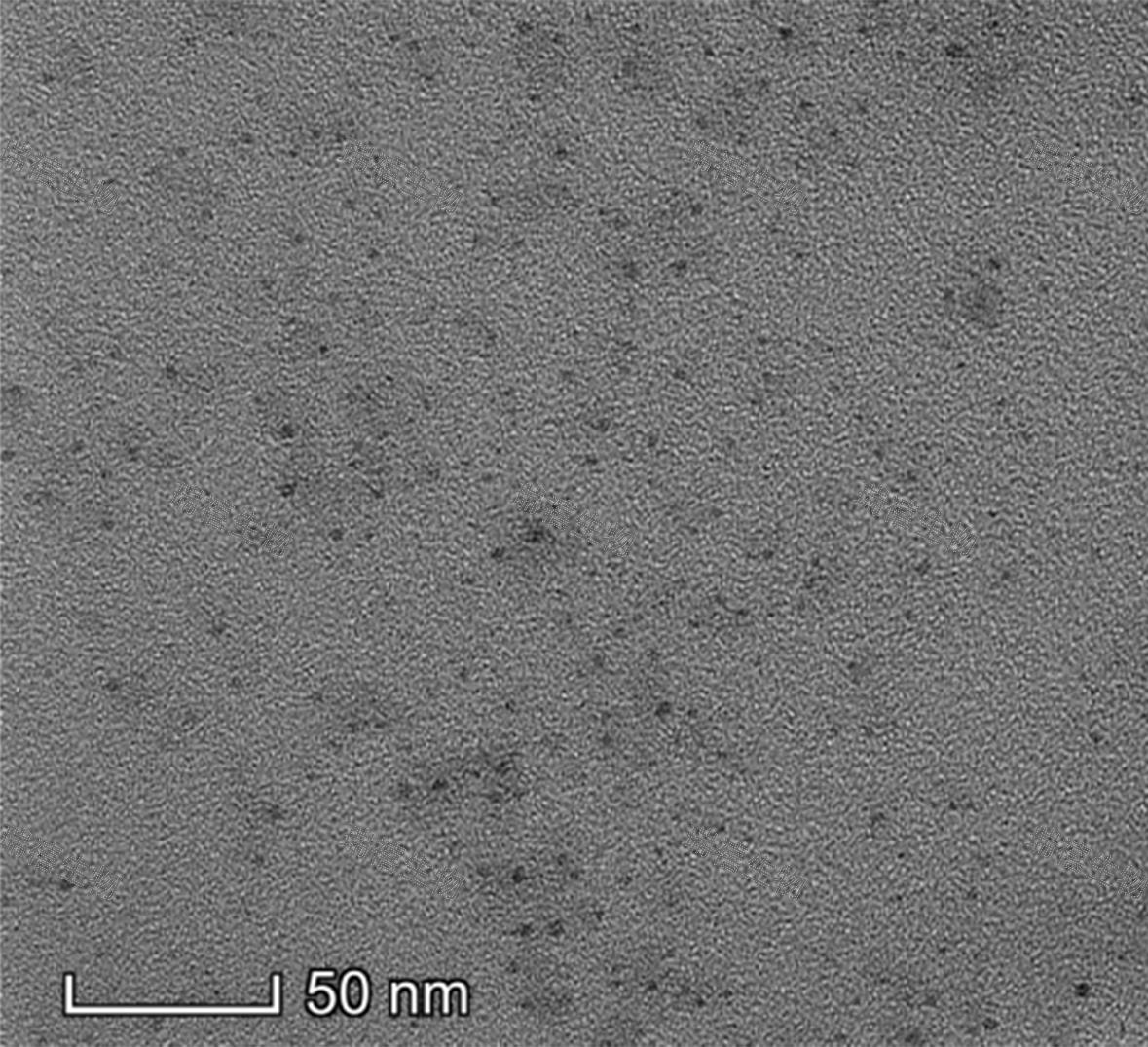

【技术参数】TEM 尺寸3 nm

【包装形式】水分散液

黑磷量子点的尺寸调控

尺寸调控的重要性

黑磷量子点的尺寸直接影响其光电性质和化学性质。量子尺寸效应使得黑磷量子点在纳米尺度下表现出与体块材料截然不同的特性，如可调谐的光学带隙、增强的荧光性能等。因此，准确调控黑磷量子点的尺寸对于实现其特定应用至关重要。

尺寸调控的方法

液相剥离法

原理：通过将块状黑磷分散在有机溶剂中，利用超声等手段削弱黑磷片层间的范德华力，从而实现剥离。

尺寸调控：通过调整超声时间和功率、溶剂种类以及离心速度等参数，可以有效控制黑磷量子点的尺寸和分散性。例如，Sun等人采用探头超声和冰浴超声结合的方法，制备出横向尺寸约为2.6 nm、厚度约1.5 nm的BPQDs。

优点：操作简便，适合实验室小规模制备。

缺点：尺寸分布较宽，产率相对较低。

溶剂热合成法

原理：在高温高压条件下，通过溶剂热反应实现黑磷的剥离和量子点的形成。

尺寸调控：通过控制反应温度、时间和溶剂种类，可以调节BPQDs的尺寸。例如，在120℃至160℃的温度范围内加热6至18小时，可制备出尺寸在1至5 nm的BPQDs。

优点：易于控制，适合大规模生产。

缺点：需要高温高压设备，操作条件较为苛刻。

高能球磨法

原理：利用机械摩擦力破坏黑磷晶体的层间范德华力，实现剥离。

尺寸调控：通过调整球磨时间和转速，可以控制BPQDs的尺寸。例如，球磨6小时后，可得到平均尺寸为6.5±3 nm、厚度为3至8 nm的BPQDs。

优点：成本低，适合大规模生产。

缺点：可能引入杂质，需进一步纯化。

微波辅助液相剥离法

原理：利用微波能量加速溶剂分子插层，促进黑磷的剥离。

尺寸调控：通过调整微波处理时间和功率，可以制备出超小尺寸的BPQDs。例如，处理时间从10分钟增加到30分钟时，BPQDs的尺寸可从纳米片逐渐减小到2.95±0.59 nm。

优点：处理时间短，效率高。

缺点：需要微波设备，对操作条件要求较高。

脉冲激光烧蚀法

原理：利用脉冲激光的高能量消融黑磷，形成纳米颗粒。

尺寸调控：通过调整激光能量、脉冲频率和处理时间，可以控制BPQDs的尺寸。例如，使用1064 nm Nd：YAG脉冲激光器在乙醚中处理20分钟，可得到平均尺寸为7 nm的BPQDs。

优点：尺寸均匀，可控性强。

缺点：设备昂贵，操作复杂。

合成策略优化

复合材料制备

通过与其他材料复合，可以进一步优化BPQDs的性能。例如，采用低温光催化法将黑磷与氧化石墨烯复合，制备出氮掺杂石墨烯/黑磷量子点复合材料。这种复合材料不仅提高了BPQDs的稳定性，还增强了其光催化性能。

另一种方法是将BPQDs与碳化钛纳米片复合，通过溶剂热法实现复合材料的制备。这种复合材料在光电器件中展现出良好的性能。

功能化修饰

为了满足不同应用需求，BPQDs可以通过化学修饰引入特定功能。例如，叶酸修饰可以增强其在生物医学中的靶向性；PEG修饰可以提高其稳定性和生物相容性。

多方法结合

结合多种制备方法可以进一步提高BPQDs的性能。例如，先通过化学剥离处理，再结合超声波剥离，可以提高BPQDs在溶液中的制备效率。

合成过程中的关键参数

反应温度

反应温度是影响黑磷量子点尺寸和性能的关键因素之一。过高的温度可能导致黑磷量子点的团聚或氧化，而过低的温度则可能影响反应速率和产率。因此，需要优化反应温度以实现最佳合成效果。

反应时间

反应时间同样影响黑磷量子点的尺寸和性能。过长的反应时间可能导致黑磷量子点的过度生长或团聚，而过短的反应时间则可能无法充分形成黑磷量子点。因此，需要准确控制反应时间以获得理想的黑磷量子点。

溶剂种类和浓度

溶剂种类和浓度对黑磷量子点的尺寸和性能也有重要影响。不同的溶剂具有不同的极性和溶解度，可能影响黑磷量子点的形成和稳定性。因此，需要选择合适的溶剂种类和浓度以实现最佳合成效果。

添加剂的使用

在合成过程中添加适量的添加剂（如表面活性剂、稳定剂等）可以提高黑磷量子点的分散性和稳定性。例如，在溶剂热法中加入氢氧化钠可以插层到黑磷片层中，削弱片层间的范德华力，提高剥离效率，并保护黑磷量子点免受氧化。

黑磷量子点的尺寸调控与合成策略是实现其特定应用的关键。通过选择合适的合成方法和优化关键参数，可以制备出具有理想尺寸和性能的黑磷量子点。
