聚乳酸（PLA）作为一种可生物降解的热塑性聚酯，在生物医学和包装领域应用。通过引入醛基（-CHO）对 PLA 进行化学修饰，可赋予其反应活性与功能特性，拓展其应用边界。

醛基修饰 PLA 的合成通常通过开环聚合与后修饰结合的策略实现。以丙交酯为单体，选用含醛基的引发剂（如 4-甲酰基苯氧基乙酸）或通过端羟基 PLA 与醛基化试剂（如戊二醛）反应，可将醛基引入 PLA 链端或侧链。反应过程需严格控制反应条件，如温度（60-120℃）、催化剂用量（辛酸亚锡 0.5-1 wt%）及反应时间（8-24 h），以确保醛基的高保留率与 PLA 的可控聚合度。

图为：PLA-CHO结构式

从化学性质来看，醛基的引入赋予 PLA 多重反应活性。其一，醛基可与氨基发生席夫碱反应，形成可逆的亚胺键，该特性常用于蛋白质、多肽等生物分子的共价偶联。例如，在 pH 5-7 的弱酸性条件下，醛基修饰 PLA 可与胶原蛋白的氨基快速反应，构建生物活性复合材料。其二，醛基能参与氧化还原反应，在弱氧化剂（如 Tollens 试剂）作用下被氧化为羧基，或在还原剂（如硼氢化钠）存在下还原为羟基，实现官能团的转化与材料性能的调控。此外，醛基还可与含巯基的化合物发生迈克尔加成反应，为 PLA 引入硫醚键，增强材料的交联密度与机械强度。

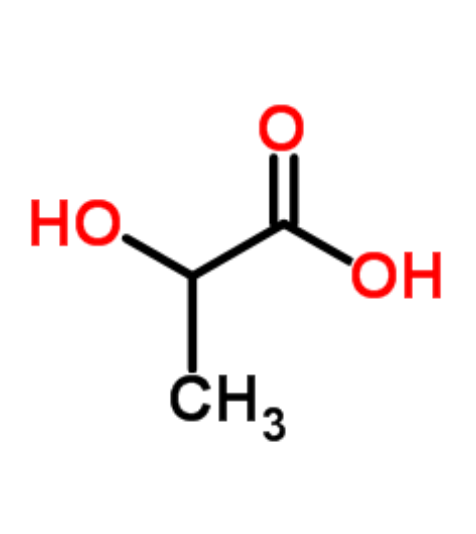

图为：聚乳酸结构式

在稳定性方面，醛基修饰 PLA 的化学稳定性受环境因素影响。酸性条件下，席夫碱键易水解，导致材料交联结构破坏；碱性环境中，醛基可能发生歧化反应（如 Cannizzaro 反应），降低其反应活性。然而，通过调节醛基密度与 PLA 分子量，可优化材料的水解降解速率与稳定性。实验表明，低醛基密度（<5 mol%）的 PLA 在 PBS 缓冲液（pH 7.4）中，14 天内分子量仅下降 15%，展现出良好的抗水解性能。

醛基修饰赋予 PLA 丰富的化学反应性与可调的物理化学性质，为开发智能响应材料、生物偶联载体及组织工程支架提供了重要基础，在生物医学与材料科学领域具有广阔的应用前景。
