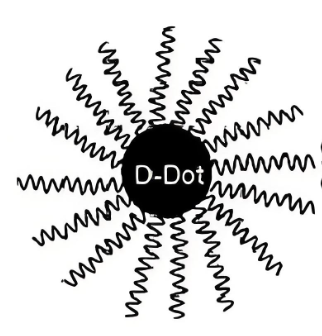

ZnO QDs的尺寸通常在1-10 nm范围内,其光学特性源于量子限域效应与表面缺陷态的协同作用。通过表面修饰(如油酸、巯基乙酸)或掺杂改性(如Cu、Cd掺杂),可进一步调控其发光波长、光吸收范围及载流子传输性能。这种特性使ZnO QDs在光电子器件中可作为高效发光材料,同时在催化领域可作为光催化剂或光电化学传感平台的核心组件。
ZnO量子点的基本性质
1. 光学性质
ZnO量子点具有量子尺寸效应,其带隙宽度随尺寸变化而改变,从而展现出可调控的光学性质。例如,小尺寸的ZnO量子点在紫外光区具有较强的吸收峰,而较大尺寸的量子点则在可见光区展现出较强的吸收和发射特性。此外,ZnO量子点的荧光量子产率较高,使其在荧光成像和光电器件中具有重要应用。
2. 电学性质
ZnO量子点是一种宽禁带半导体材料,具有较高的电子迁移率和良好的电学稳定性。其表面态和缺陷态对电学性质有影响,通过表面修饰和掺杂改性可以调控其电学性能。例如,掺杂Al、Mn、Cu等元素可以引入额外的载流子,从而提高ZnO量子点的导电性和光电性能。
3. 化学稳定性
ZnO量子点在不同溶剂中展现出良好的化学稳定性,尤其是在有机溶剂和水溶液中。其表面可以通过配体交换或聚合物包覆进行修饰,从而进一步提高其稳定性和分散性。此外,ZnO量子点在光照和化学反应条件下也表现出较高的稳定性,使其适用于多种应用场景。
ZnO QDs的光学特性与性能调控
1. 量子尺寸效应与发光调控
ZnO QDs的荧光发射波长可通过尺寸调节实现蓝移或红移。例如,5 nm ZnO QDs的荧光发射峰位于510 nm(绿光),而通过减小尺寸可进一步蓝移至紫外区。掺杂改性可引入杂质能级,拓展发光波长范围。例如,Cu掺杂ZnO QDs在可见光区(500-600 nm)产生红光发射,适用于多色显示与生物成像。
2. 表面缺陷态与光吸收调控
ZnO QDs的表面氧空位(V_O)与锌空位(V_Zn)导致深能级缺陷发射,影响其发光效率。通过表面钝化(如ZnS包覆)或核壳结构设计(如ZnO/SiO₂),可抑制缺陷发光,提升带边发射效率。此外,掺杂改性可调节带隙宽度,增强光吸收能力。例如,Cd掺杂ZnO QDs的带隙缩小,提升可见光响应。
3. 载流子传输与光电性能
ZnO QDs的高电子迁移率使其在光电子器件中可作为电子传输层(ETL)。通过与有机小分子(如LiQ、TPBi)共混,可优化界面能级匹配,降低电荷注入势垒,提升器件效率。

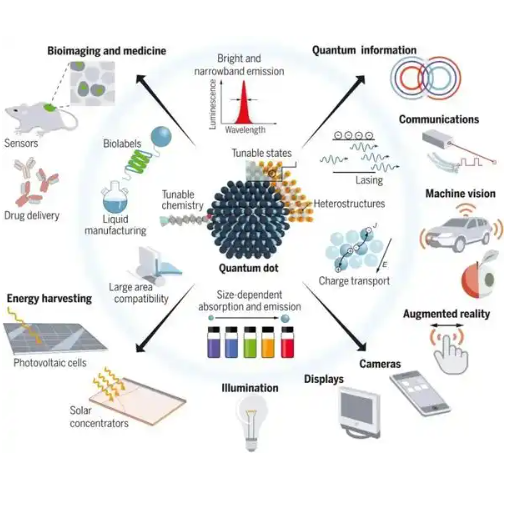

ZnO量子点的创新应用
1. 光探测器
ZnO量子点的高灵敏度和快速响应特性使其成为光探测器的理想材料。其宽禁带特性使其对紫外光具有较高的吸收效率,而其表面态和缺陷态则可以调控光生载流子的产生和复合过程。例如,通过将ZnO量子点与石墨烯复合,可以提高光探测器的灵敏度和响应速度。此外,ZnO量子点还可以用于制备柔性光探测器,展现出良好的机械稳定性和光电性能。
2.生物成像
ZnO量子点的荧光特性使其在生物成像领域具有重要应用。其高荧光量子产率和可调控的发光波长使其能够实现细胞成像、组织成像和活体成像。例如,通过表面修饰引入生物相容性配体(如聚乙二醇),可以提高ZnO量子点的生物相容性和稳定性,使其适用于生物成像。此外,ZnO量子点还可以用于制备荧光探针,实现对生物分子的特异性成像。
3.化学传感器
ZnO量子点的电学性质和表面态使其在化学传感器领域具有广阔的应用前景。其表面可以通过修饰引入功能分子(如离子选择性电极膜),从而实现对离子、小分子等化学物质的高灵敏度检测。例如,通过将ZnO量子点与离子选择性电极膜复合,可以实现对钾离子、钠离子等的高选择性检测。此外,ZnO量子点还可以用于制备电化学传感器,实现对化学物质的快速检测。
4.电催化
ZnO量子点的电学性质和表面态使其在电催化领域具有重要应用。其高电子迁移率和良好的电学稳定性使其能够有效促进电化学反应。例如,通过将ZnO量子点与过渡金属氧化物(如Co₃O₄、NiO)复合,可以提高电催化性能。此外,ZnO量子点还可以用于制备电催化剂,实现对氧气还原反应(ORR)和氢气进化反应(HER)的高效催化。
