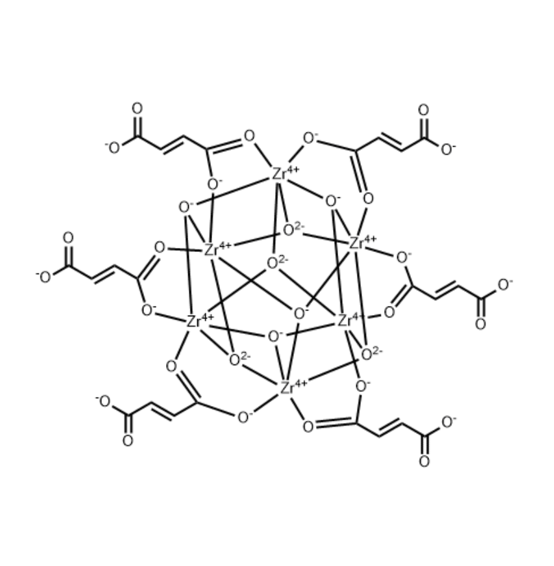

MOF-801（Metal-Organic Framework-801）是一种由锆（Zr）金属离子与富马酸（fumaric acid）配体通过配位键自组装形成的金属有机骨架材料，化学式为 C2₄H₁₆O32Zr₆。其晶体结构呈现三维网状拓扑结构，具有三种特征孔径：0.48nm（小笼）、0.56nm（中笼）和 0.74nm（大笼），孔容达 0.45 cm³/g，比表面积约 950 m²/g，这种多级孔道结构使其在分子筛分与吸附领域表现出独特优势。材料稳定性方面，MOF-801 在pH 1-14 的水溶液中仍能保持晶体结构完整，甚至在含氟离子（如 HF 溶液）的强腐蚀性环境中也不易分解，这源于锆氧簇（Zr₆O₄(OH)₄）的刚性骨架与配体间的强配位键。其热稳定性可达 350℃以上（氮气氛围），高温下孔道结构仍能维持，适用于高温气体分离场景。在气体储存领域，MOF-801 对氢气（H2）的吸附量达 1.6 wt%（77K, 1bar），对二氧化碳（CO2）的吸附量为 4.2 mmol/g（298K, 1bar），且因孔径与甲烷（CH₄）动力学直径（0.38nm）匹配，可高效分离 CH₄/CO2混合气体（分离选择性达 12:1）。通过后修饰技术（如氨基功能化），其 CO2吸附能力可提升至 5.8 mmol/g，同时增强对酸性气体的选择性。复合材料领域，MOF-801@SiO2通过溶胶-凝胶法在 MOF 表面包覆二氧化硅层，形成核壳结构。该复合材料的抗压强度提升 40%，且 SiO2层的羟基基团可增强对极性分子（如甲醛、水蒸气）的吸附能力，已应用于室内空气净化滤芯。此外，负载 Pd 纳米颗粒的 MOF-801 在苯乙炔加氢反应中催化转化率达 99%，且循环使用 5 次后活性无明显衰减。
