壳聚糖荧光素异硫氰酸酯（CS-FITC）的分子量是影响其性能的关键参数，不同分子量的合成方法及性能存在差异。

在合成方面，低分子量（10-50 kDa）CS-FITC 通常采用酸解法制备。将壳聚糖溶于 1% 乙酸溶液，加入适量过氧化氢作为降解剂，60℃反应 4-6 小时，得到低分子量壳聚糖后，再与 FITC 在碱性条件下（pH 8.0-9.0）室温反应 12 小时，通过透析纯化可得产物。该方法所得产物分子量分布较窄，FITC 接枝率约为 8%-12%。

图为：壳聚糖荧光素异硫氰酸酯结构式

中分子量（50-200 kDa）CS-FITC 多采用酶解法合成。以壳聚糖酶处理壳聚糖，37℃反应 8 小时控制降解程度，后续与 FITC 的偶联反应在避光条件下进行，反应温度提升至 40℃，接枝率可提高至 15%-20%。

高分子量（200-500 kDa）CS-FITC 则直接对原生壳聚糖进行修饰，由于分子链较长，需延长 FITC 反应时间至 24 小时，并通过搅拌速率（300-500 rpm）调控接枝均匀性，接枝率通常为 10%-15%。

性能差异主要体现在三方面：一是水溶性，低分子量 CS-FITC 在中性溶液中溶解度可达 30 mg/mL，高于高分子量产物（10 mg/mL），这与其分子链短、空间位阻小有关；二是荧光性能，中分子量产物的荧光量子产率最高（0.35），低分子量次之（0.28），高分子量因链间聚集导致荧光淬灭，量子产率降至 0.22；三是生物相容性，低分子量 CS-FITC 对红细胞的溶血率低于 5%，而高分子量产物因黏附性强，溶血率略高（8%-10%）。

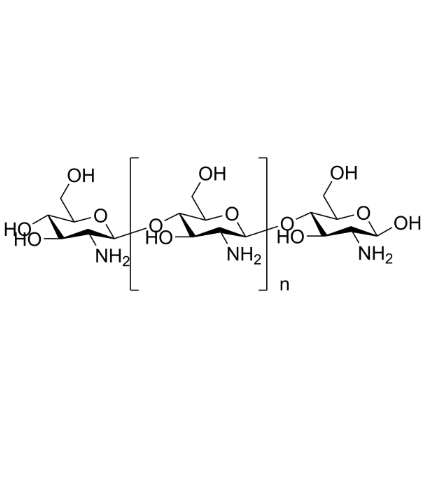

图为：壳聚糖结构式

在应用中，低分子量适用于细胞内荧光示踪，中分子量更适合药物载体的荧光标记，高分子量则在组织工程支架的荧光改性中更具优势，这种性能差异为不同场景的准确选择提供了依据。
